38CrMoAl合金結(jié)構(gòu)鋼因兼具高強(qiáng)度、高耐磨性與優(yōu)異耐腐蝕性，成為高端氣缸套的核心材質(zhì)。其鍛造過(guò)程對(duì)精度與品質(zhì)的把控直接決定氣缸套的使用壽命與運(yùn)行穩(wěn)定性，山西永鑫生重工依托15000噸壓機(jī)等核心鍛造設(shè)備，以嚴(yán)苛標(biāo)準(zhǔn)構(gòu)建起38CrMoAl氣缸套鍛造的品質(zhì)保障體系，彰顯專(zhuān)業(yè)鍛造企業(yè)的技術(shù)實(shí)力。

原材料甄選是品質(zhì)達(dá)標(biāo)的首要防線。38CrMoAl鋼的化學(xué)成分均勻性直接影響鍛件力學(xué)性能，永鑫生重工在選材環(huán)節(jié)建立多重檢測(cè)機(jī)制，對(duì)鋼材的鉻、鉬、鋁等關(guān)鍵元素含量進(jìn)行精準(zhǔn)化驗(yàn)，確保其符合GB/T 3077標(biāo)準(zhǔn)要求。同時(shí)通過(guò)超聲波探傷排查原材料內(nèi)部裂紋、夾雜物等缺陷，從源頭避免不合格原料流入鍛造環(huán)節(jié)，為后續(xù)工藝筑牢基礎(chǔ)。

鍛造工藝參數(shù)的精準(zhǔn)控制是精度保障的核心。與鑄造工藝不同，永鑫生重工采用壓機(jī)鍛造方式，利用15000噸大型壓機(jī)的強(qiáng)大壓力實(shí)現(xiàn)金屬坯料的充分鍛透。在加熱階段，將坯料加熱至850-1100℃的奧氏體化溫度區(qū)間，通過(guò)智能溫控系統(tǒng)確保溫度均勻性，避免因加熱不均導(dǎo)致鍛后組織差異。鍛造過(guò)程中，根據(jù)氣缸套的尺寸規(guī)格設(shè)定合理的壓下量與鍛造比，一般控制鍛造比在2.5-3.5之間，既保證金屬內(nèi)部晶粒細(xì)化，又減少鍛件內(nèi)部疏松缺陷。

鍛后處理工藝是提升品質(zhì)的關(guān)鍵環(huán)節(jié)。38CrMoAl氣缸套鍛造成型后，需立即進(jìn)行等溫正火處理，將鍛件加熱至860-880℃保溫2-3小時(shí)，隨后在600-620℃的等溫槽中冷卻，使組織轉(zhuǎn)變?yōu)榫鶆虻闹楣怏w+鐵素體，降低鍛件內(nèi)應(yīng)力。對(duì)于要求較高的產(chǎn)品，還需進(jìn)行調(diào)質(zhì)處理，通過(guò)淬火+高溫回火的工藝組合，使鍛件硬度達(dá)到28-32HRC，滿足氣缸套的耐磨需求。永鑫生重工在該環(huán)節(jié)引入連續(xù)式熱處理生產(chǎn)線，確保處理參數(shù)的穩(wěn)定性與一致性。

精度檢測(cè)與品質(zhì)追溯體系為達(dá)標(biāo)提供保障。鍛件冷卻后，通過(guò)三坐標(biāo)測(cè)量?jī)x對(duì)氣缸套的內(nèi)徑、外徑、圓度等關(guān)鍵尺寸進(jìn)行精準(zhǔn)檢測(cè)，尺寸公差控制在IT7級(jí)以內(nèi)。同時(shí)采用超聲波探傷與磁粉探傷相結(jié)合的方式，全面排查鍛件內(nèi)部與表面缺陷。每批次鍛件均建立專(zhuān)屬質(zhì)量檔案，記錄原材料信息、鍛造參數(shù)、熱處理數(shù)據(jù)及檢測(cè)結(jié)果，實(shí)現(xiàn)全程可追溯。

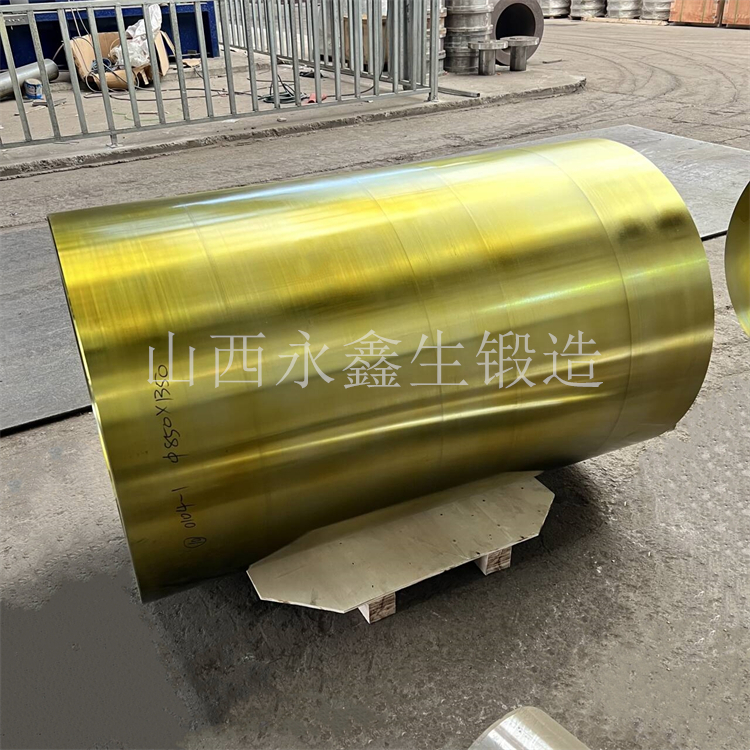

38CrMoAl氣缸套的鍛造精度與品質(zhì)達(dá)標(biāo)，是原材料、工藝、設(shè)備與檢測(cè)多環(huán)節(jié)協(xié)同作用的結(jié)果。山西永鑫生重工以15000噸壓機(jī)等核心設(shè)備為支撐，通過(guò)全流程精細(xì)化管控，將38CrMoAl鋼的材料性能充分發(fā)揮，為高端裝備領(lǐng)域提供了兼具精度與可靠性的鍛造氣缸套產(chǎn)品。

文章原創(chuàng)如需轉(zhuǎn)載請(qǐng)注明山西永鑫生鍛件廠提供！
